汽車工業 automotive industry
1. 引言
隨著全球汽車產業的持續演進和科技革命的加速推進，汽車行業正經歷著前所未有的深刻變革?？蛻粜枨蠖鄻踊?、產品迭代周期縮短、法規標準日趨嚴格、節能減排迫切要求，與此同時，研發成本高、生產效率低、質量控制難、系統集成復雜等問題，仍是制約企業發展的重要瓶頸。
?；萍技嗄旯こ萄邪l(fā)、項目咨詢的經驗，從汽車行業實際業務需求出發，結合最佳實踐，能夠?yàn)榭蛻籼峁﹪鴥?nèi)領先的技術支持與服務，助力中國汽車產業邁向高質量發展的新階段。
2. ?；湫?/span>汽車工業應用方向

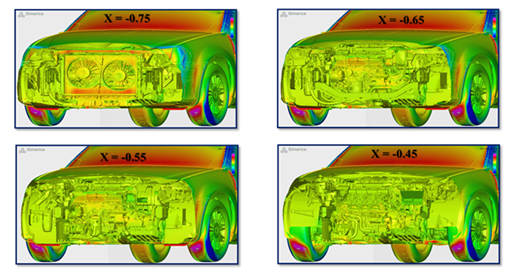

1） 汽車泵閥等零部件性能分析
汽車泵閥等零部件性能仿真分析是現代汽車設計和開發過程中不可或缺的一部分，通過計算機輔助工程（CAE）技術模擬泵閥等零部件在各種工況下的行為，包括結構分析（靜態分析、動態分析、疲勞分析）、流體分析、多體動力學分析、電磁場分析等等，幫助工程師優化設計、提高性能并確保安全性和可靠性。
2） 活塞頭部噴油冷卻分析
在高性能發動機中，燃燒室內的高溫高壓環境對活塞頂部施加了極大的熱負荷。傳統的冷卻方式（如通過缸壁傳導散熱）往往不足以應對這種極端條件，因此需要額外的冷卻措施來保護活塞免受過熱損害?；钊^部噴油冷卻是一種先進的冷卻技術，可有效降低活塞頂部的溫度，防止過熱并提高發動機的可靠性和效率。通過CFD分析，可以深入理解該技術的工作原理及其對發動機性能的影響，幫助工程師優化設計，提高發動機的整體性能和可靠性。

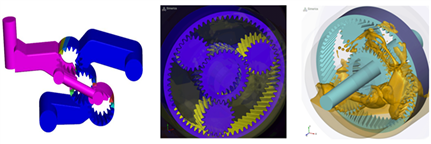

3） 通用齒輪CFD分析解決方案
通用齒輪包括不同種類的內外嚙合齒輪模型，例如內/外齒輪、正/斜齒輪和螺桿機械等，通用齒輪的CFD（計算流體力學）分析主要用于研究齒輪在運行過程中與潤滑介質（如潤滑油或潤滑脂）之間的相互作用，以及由此產生的熱傳遞和流體動力學效應。這種分析對于優化齒輪設計、提高效率、減少磨損和延長使用壽命至關重要。
4） 換熱器模擬
車輛換熱器模擬是汽車熱管理系統中的一個重要環節，它通過計算流體力學（CFD）和其他仿真技術來優化設計和性能。車輛換熱器包括但不限于散熱器、冷凝器、蒸發器和油冷器等組件，它們在發動機冷卻、空調系統以及變速器油溫控制等方面起著至關重要的作用。
5） 電機冷卻分析
電機在運行過程中會產生大量的熱量，尤其是在高負荷條件下，如果這些熱量不能及時有效地散發出去，會導致過熱損壞、效率下降、壽命縮短、安全性風險等問題。因此，有效的冷卻系統對于維持電機的最佳工作溫度至關重要。
6） 整車發動機艙通風模擬
1.技術難點：
? 幾何處理：整車零部件眾多，提取幾何域時往往會存在許多小縫隙或重疊部分，這些缺陷給網格劃分造成很大難度，而手動修復這些缺陷幾乎是不可能的，這就要求所采用的CFD軟件在劃分網格時具備較好的處理幾何缺陷的能力;
? 幾何特征表達：劃分網格時要求軟件具有自動加密功能，使網格模型能精確表達原始的CAD模型；
? 所有部件的網格數加起來將達到千萬級，對于這樣龐大的網格模型，要求采用的CFD軟件具有快速穩定的求解器，才能對設計更改做出有意義的預測和評估。
2.解決方案：
如何高效快速建模是主機廠商一直頭疼的問題。Simerics-MP+軟件為了解決目前發動機艙通風傳熱仿真難點，開發了專門的模板Vehicle Template，前處理時間可減少至傳統的1/4左右，大大提升了前處理效率。
? Simerics-MP+采用自適應二叉樹網格技術，在一定程度上能容忍“爛”幾何，在劃分網格前的幾何修復工作非常少，可直接用原始CAD畫網格，大大節約了工程師的時間；同時Simerics-MP+采用最小網格尺寸控制，可實現自適應加密功能，精確表達原始幾何；
? Vehicle Template根據發動機艙的幾何尺度，自動設置網格解析尺度，精確表達諸如進氣格柵燈等位置的幾何特征；
? Vehicle Template將模型設置流程化，自動引導用戶設置風扇、散熱器、進出口參數設置，極大程度上壁免人工設置出錯；
? Simerics-MP+求解器是在傳統的 CFD 求解器基礎上進行開發和改進，將其最新的數值技術與Simerics-MP+專有算法相結合，建立了一個比其它競爭對手更快速、更穩健的數值模擬工具。
7） 整車涉水仿真
雨天道路積水，汽車會以不同速度通過不同積水深度的道路。特別是對于越野車輛，汽車涉水能力直接影響發動機的壽命。因此，在汽車研發階段，需要對汽車的涉水通過性進行研究，CFD方法是較為經濟普遍的方法。通過模擬，可觀測水是否會進入發動機進氣口，甚至通過空氣濾。

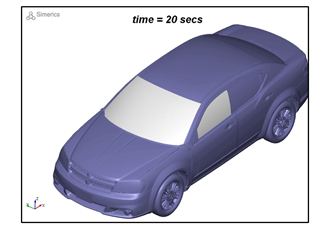

8） 風擋除冰除霜應用
車輛風擋除冰除霜是確保在寒冷天氣條件下駕駛安全的關鍵技術之一，去除或防止風擋玻璃上的冰雪和霜凍，從而保證駕駛員的視線清晰。利用具有相變的共軛傳熱模擬仿真，預測擋風玻璃上的冰融化所需要的時間。

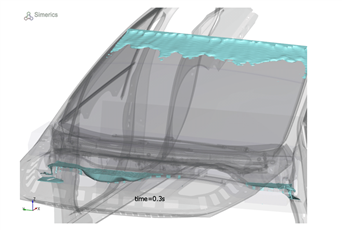

車窗水管理是確保車輛在各種天氣條件下，尤其是雨天或清洗時，駕駛員和乘客擁有清晰視野的關鍵。有效的車窗水管理系統不僅能夠提高駕駛安全性，還能增強乘坐舒適度，并保護車內電子設備免受水分侵害。采用CFD技術對車輛雨水管理系統進行建模，預測流體通過不同排水口情況。
發動機燃燒室內的混合氣和燃燒后的廢氣會順著活塞和氣缸體的內壁漏入曲軸箱內，造成竄氣，從而稀釋機油、降低機油使用性能、加速機油氧化、變質和增加消耗；如有酸性氣體混入還會加速發動機零部件的腐蝕和磨損；竄氣還會使曲軸箱壓力過高而破壞曲軸箱的密封，使機油滲漏流失。介于以上原因，必須實行曲軸箱通風。而由于環保的原因，現代汽車上一般都采用強制曲軸箱通風系統，將這些進入曲軸箱的氣體導入進氣歧管，使其重新燃燒，這樣既可減少排氣污染又可提高發動機經濟性，因此目前多采用強制式通風。
11） 基于CFD的發動機系統級分析
發動機潤滑系統是確保發動機內部組件正常運行、延長使用壽命和提高效率的關鍵部分。它不僅減少了摩擦、冷卻了關鍵部件、清潔了內部環境，還在一定程度上起到了密封和防銹的作用。忽視潤滑系統的維護會導致嚴重的機械故障，增加維修成本，并可能對環境造成負面影響。采用CFD手段對汽車潤滑系統中的若干部件同時進行模擬，獲得系統各性能指標，可以有效指導潤滑系統的設計優化。
汽車發動機冷卻系統是確保發動機在各種工況下能夠穩定運行的關鍵子系統之一。它不僅對發動機的性能和壽命有著直接影響，還關系到車輛的安全性和燃油經濟性。通過CFD分析，工程師可以深入了解冷卻系統內部的流動特性和熱傳遞效率，從而對冷卻系統進行針對性的設計改進和優化。
3. 成功案例
1） 冷卻水泵CFD模擬
冷卻水泵通常為離心式結構，通過CFD仿真可以幫助用戶工程師在泵物理原型實驗之前，快速分析其性能，包括：
? 預測空化
? 計算汽蝕余量
? 計算流量-揚程曲線
? 獲得泵的有效功率及效率
? 監測泵內壓力波動……
離心泵模型 離心泵網格
流量-功率曲線對比 流量-效率曲線對比

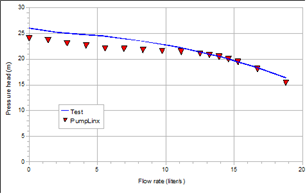

流量-揚程曲線對比

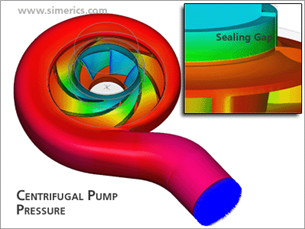

離心泵流場壓力分布（考慮間隙）
2） 外齒輪泵CFD模擬
通過CFD對外齒輪泵模擬，可實現泵內流量、空化、效率的精確模擬，并通過模擬結果間接指導泵的優化設計。如下圖為某外齒輪機油泵結構模型及提取出的流體域模型，采用CFD對該齒輪泵進行數值模擬，其數值模擬結果與試驗值相比誤差很小。
齒輪泵幾何模型

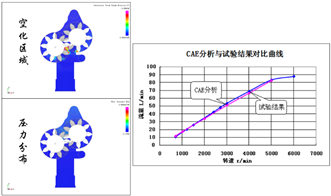

數值模擬結果
3） 活塞頭部噴油冷卻分析
根據活塞噴油冷卻結構設計的不同，一般可分為以下幾種典型設計：
? 有/無環形冷卻通道
? 噴嘴直噴/斜噴

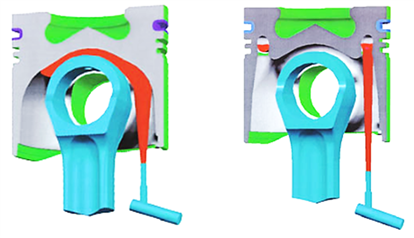

無冷卻通道 有冷卻通道

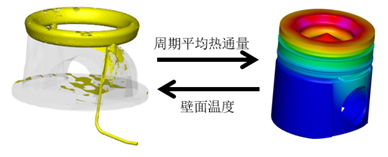

共軛傳熱數據傳遞

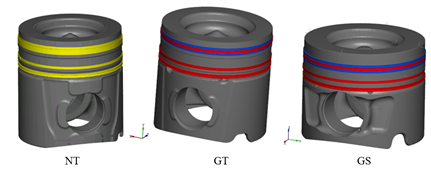

共對三種不同的設計方案進行了模擬計算，并與試驗結果進行對比驗證。分別如下：
? NT：無環形油液冷卻通道，傾斜噴射
? GT：有環形油液冷卻通道，傾斜噴射
? GS：帶環形油液冷卻通道，直噴
對應的流體部分的幾何模型如下：
幾何模型

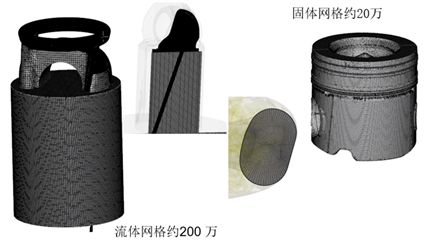

網格模型
計算條件如下：
|
活塞類型 |
發動機轉速[RPM] |
油流量
（ |
油溫
（ |
|
NT |
2500 |
1 |
1 |
|
GT |
2300 |
0.75 |
1.1 |
|
GS |
3500 |
0.825 |
1.01 |

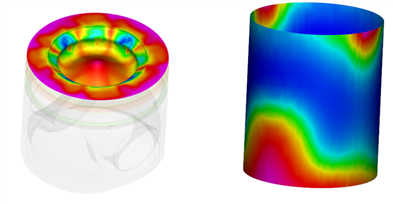

燃燒產生的熱通量 活塞內襯溫度
冷卻通道的油液體積分?jǐn)?shù) 冷卻噴嘴帶走的熱量

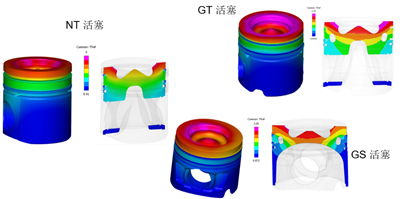

活塞固體的溫度分布

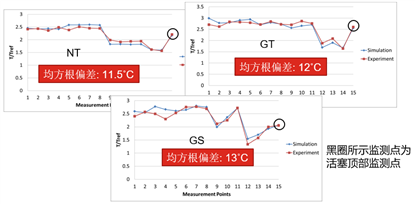

活塞固體多個位置監測點的溫度結果與試驗數據對比
4） 換熱器模擬
采用CFD技術，分析冷卻介質在換熱器內的流動情況及其對傳熱的影響。

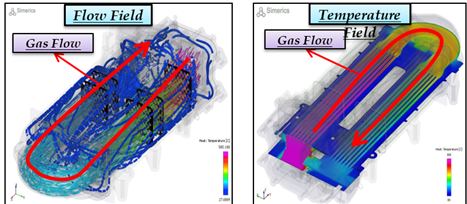

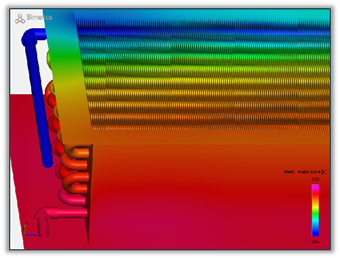

管殼式換熱器流場及溫度場云圖
換熱功率、出口溫度仿真值與試驗值結果對比
5） 水箱加注過程模擬
水箱加注過程模擬是汽車熱管理系統設計和優化中的一個重要方面，它涉及到確保冷卻系統能夠在車輛運行期間維持適當?shù)睦鋮s液水平，同時避免空氣滯留或形成氣穴等問題。通過仿真技術，可以優化加注過程，提高效率，減少維護需求，并確保系統的長期可靠性。
不同時刻水等值面云圖
出口流量變化 體積分?jǐn)?shù)變化
6） 電機冷卻模擬
利用Simerics-MP+軟件，建立具有共軛傳熱的完整三維電機模型，包括所有繞阻、轉子和定子層壓板等所有重要部件，流體域和固體域分別建立仿真模型，采用混合時間尺度進行流固共軛傳熱分析。

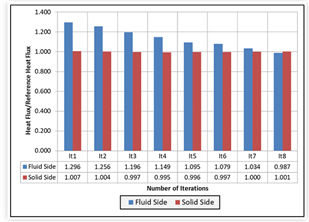

共軛傳熱迭代次數與流固溫度變化

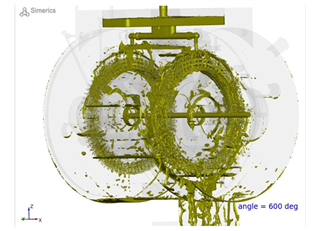

油液等值面云圖

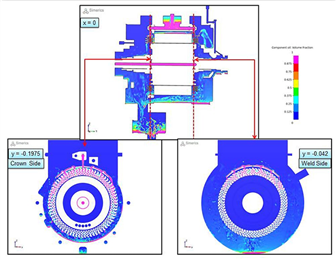

不同界面油液體積分?jǐn)?shù)云圖

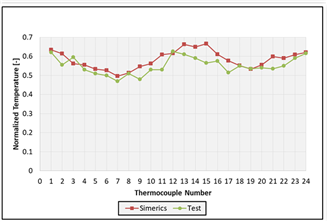

繞阻中熱電偶位置處24種不同條件下測試數據與仿真數據結果比較
7） Simerics-MP+整車發動機艙通風模擬

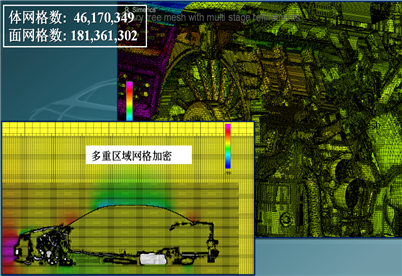

Simerics-MP+除自適應網格加密外，也可支持多重區域網格加密功能，且結合Simerics-MP+的網格記憶功能，可實現整車氣動模擬的模板化。下圖中該整車網格模型體網格總數為46170349。
整車網格模型
速度和壓力云圖分布 不同部位壓力分布

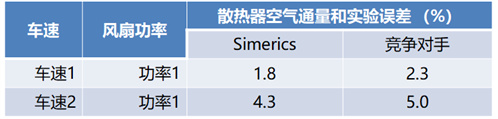

機艙散熱器通風量誤差
8） Simerics-MP+整車外氣動仿真
DrivAer車是Audi A4與BMW結合的汽車模型，具有公開、完善的外氣動試驗數據。DrivAer具有三種車型：Fastback、Notchback、Estateback，如下所示。

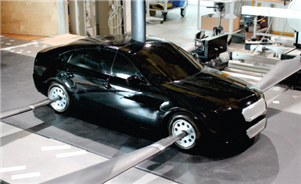

DrivAer試驗?zāi)Ｐ?nbsp; 三種車型
采用Simerics-MP+對三款DrivAer車型進行了整車外氣動計算，并與試驗結果進行比對，吻合度非常高，完全適用于工程精度要求。
Notchback車型Y=0截面車頂壓力系數對比 Notchback車型Y=0截面車底壓力系數對比

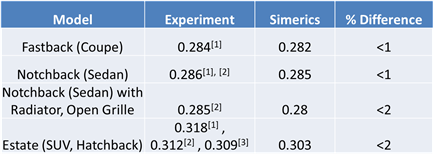

三款車型風阻系數結果對比
9） Simerics-MP+整車涉水仿真
汽車涉水仿真技術受到VOF模型魯棒性、求解速度的限制。Simerics-MP+的先進處理方法在于：
? 利用vehicle template mesher直接生成整車網格，不需繁瑣的幾何清理；
? VOF模型魯棒性極高，解算速度快；
? 靈活處理需要網格加密的區域，最大程度減少網格量與計算時間；
? 可在模型中同時考慮風扇和車輪的運動。

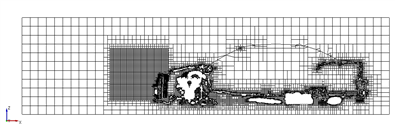

整車網格解析

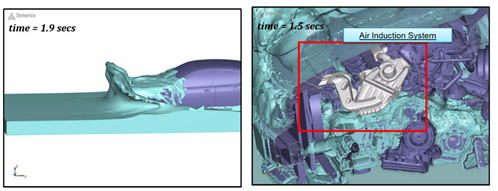

機艙進水分布情況預測
10） 缸發動機潤滑系統仿真中的應用
該案例來自凱特比勒公司，如下圖所示，該16 缸發動機潤滑系統由油泵、控壓閥，過濾器，冷卻器，主油道和連桿油膜等眾多部件組成。其網格總數 600萬。
發動機潤滑系統三維仿真計算模型
發動機潤滑系統整體網格
空化體積分?jǐn)?shù)分布 壓力分布（箭頭處為監測點）
對監測數據進行無量綱分析，并與試驗數據進行對比可知，CFD計算結果與試驗結果吻合度較高，可以有效指導該類型系統的設計優化。
無量綱壓力值的仿真結果與試驗結果
|
位置 |
泵出口 |
油冷器出口 |
油濾器入口 |
油濾器出口 |
主油道 |
|
CFD 計算值 |
0.479 |
0.411 |
0.394 |
0.378 |
0.378 |
|
試驗值 |
0.489 |
0.431 |
0.409 |
0.386 |
0.386 |
|
對比誤差 |
2.0% |
4.6% |
3.7% |
2.1% |
2.1% |
